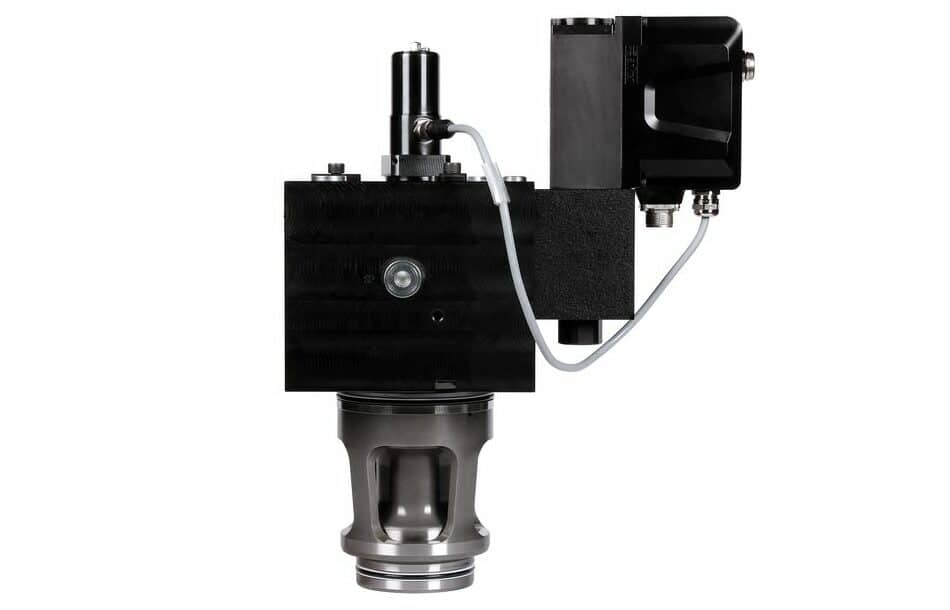

Parker Hannifin stellt mit dem 2-Wege-Regelventil mit VCD®-Technologie der Serie TFP den Vorreiter einer komplett neuen Einbauventil-Generation vor. Das patentierte Design von Hülse und Kolben resultiert in bemerkenswerten Durchfluss- und Druckdifferenzwerten. Die verbesserte Effizienz des TFP im Vergleich zu konventionellen Einbau-Drosselventilen ermöglicht, kleinere Nenngrößen einzusetzen bei gleicher Leistung – und damit die Baugröße der Steuerblöcke zu reduzieren.
Das neue TFP ist das Ergebnis mehrjähriger konstruktiver Entwicklungsarbeit und intensiver Computersimulationen. Das Ventil zeichnet sich durch eine druckkompensierte Hülse mit vergrößertem Sitzdurchmesser und ausgerichteten großen Fenstern aus, die erstmals die DIN-Kavität nahezu vollständig ausnutzt. Das Resultat: einzigartig hohe Volumenstromwerte, die in Verbindung mit dem auf 420 bar gesteigerten maximalen Betriebsdruck die Leistung von anspruchsvollen Anwendungen wie Druckgussmaschinen und Pressen steigern.
Aufgrund der optimierten Strömungsverhältnisse zwischen Hülse und Kolben bietet das TFP unter Idealbedingungen Druckdifferenzwerte, die nur geringfügig über jenen des Steuerblocks ohne Ventil liegen. Als Vorsteuerventil kommt wie beim Vorgänger TDP, der bisherigen Referenz im Markt, das hochdynamische DFplus-Regelventil mit VCD®-Aktuator zum Einsatz. Es positioniert den Hauptkolben aktiv, also unabhängig von den Druckverhältnissen in den Arbeitsanschlüssen. Damit erreicht das TFP extrem schnelle Sprungantwortzeiten, zum Beispiel 18 Millisekunden bei Nenngröße NG50.
Quelle: Parker
